牛手摇保定装置

                                 型号：MDW6

产品简介：带脚轮的长方形整体结构，有三道手摇门，前部装有牛头固定机构，两侧面板间距能手摇扩大和缩小，后部有推牛横杆机构，推牛横杆向前进或向后退，确保牛到位，侧面板分上下两块板，手摇下侧面板可以向内转动35°，两侧面板下板可以抱住牛只的腹部。保定装置有四条带轮的可升降腿机构，当降下时轮着地，保定装置可以推行，轮升起时，保定装置板着地，可以进行牛体保定。

一、结构参数

结构：整体式

尺寸：（外尺寸）长宽高2100*800*2200，

（内尺寸）长宽高1800*700*1800

重量：（空载）850kg

移动；可移动

动力：手摇

二、主要功能

牛手摇保定装置为带脚轮的长方形整体结构。

1、开关门机构 从前到后有三道门，中门到后门是牛体保定区域，前门到中门是牛头保定区域，所述的门是由两扇活动门组成，上下有滑轨，齿轮带动两扇活动门开闭。

2、两侧面板间距可调   保定装置中门到后门之间有两侧面板，依靠安装在顶部的齿轮齿条摇柄传动机构可调节其间距扩大和缩小，用以夹紧或放松牛，以保定牛体在装置内不会晃动。

3、抱牛腹机构   侧面板分上下两块板，下侧面板可以向内转动35°，两下侧面板可以抱住牛只的腹部，防止牛体下座或跌到。

4、夹牛头机构   在保定装置前部装有牛头固定机构，安装在前门和中门之间，安装在前门立柱上，用于固定牛头，所述的牛头固定机构固定形似钳型，有上下两钳臂，可以左右旋转、张开和闭合。

5、后推牛机构   在保定装置后部安装有推牛横杆机构，手摇可带动推牛横杆向前进或向后退，当牛只进入牦牛保定装置不到位时，推牛横杆可推牛体入位，确保后门关闭，推牛横杆用后可旋转隐藏。

6、吊带   为了防止牛躯体下蹲，在保定装置上部安装有牛胸带固定和腹带固定机构。

7、升降腿机构   保定装置有四条可升降腿机构，升降腿有四个轮，当降下时，轮着地，保定装置可以推行，还可以将动物秤放置在下面；当四个轮升起时，保定装置板着地，可以进行牛体保定。

四、研发背景：仿制澳大利亚

五、使用方法

牛用自动保定架一次能保定一头犊牛，使用时三道门全部打开，犊牛依次通过后门、中门、进入前门，到位时前门关闭，牦牛不能前进，中门夹住牦牛脖子，如进入不到位，横杆可推牛体入位，确保后门手摇关闭；安装在前门立柱上固定牛头装置可以放下，钳型上下两钳臂固定牛头；如此时需夹紧牛体，手摇两侧板夹紧牛体；装置上部配有胸带和腹带，其作用是防止牛躯体下座。

六、产品照片

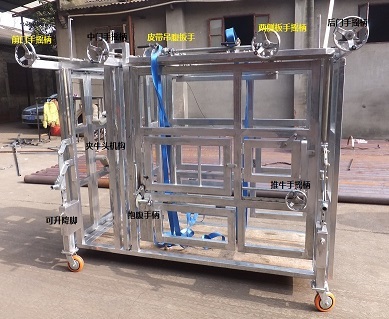

1、正面

2、夹牛头机构

3、抱牛腹机构

4、后推牛机构

5、开门机构

7、升降腿机构

8、腿升降操作
